電源模塊典型的應用有什么？

輸入保護電路：

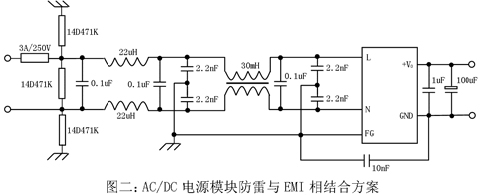

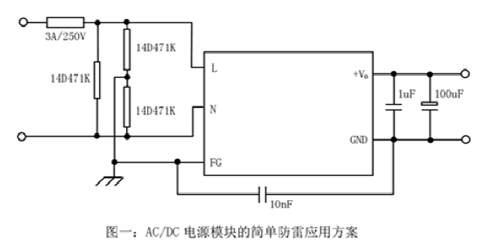

ac-dc電源模塊的防雷處理：

　　ac-dc電源模塊大部分失效其實都是因為雷擊引起，所以防雷處理就顯得非常重要，我們也給出兩種典型電路，前端使用的是嵌位型保護器件

，常用的有瞬態電壓抑制二極管、氧化鋅壓敏電阻等，瞬態電壓抑制二極管殘壓低，反應速度快（ps 級），無跟隨電流，但功率容量小，

所以不推薦在AC/DC 模塊電源上單獨使用；氧化鋅壓敏電阻容量大，殘壓較低，反應時間較快（ns 級），無跟隨電流，成本低，但受溫度影響

較大，容易老化。

電源模塊的串聯和并聯

1、串聯

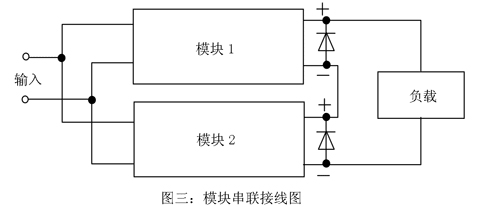

　　一般來說，模塊電源可以串聯（見圖三）應用，以獲得較高的輸出電壓，但可能會出現下列情況：

　　◆會影響模塊的反饋回路，造成模塊工作不穩定；

　　◆通常情況下，串聯的模塊不同步，造成輸出紋波疊加現象，使總的紋波大于單塊模塊的紋波。

2、并聯

　　一般不推薦使用并聯擴容，建議直接使用與輸出功率相配套的電源模塊，因為兩個電源的輸出電壓不可能完全相等，這就使

輸出電壓較高的模塊將會提供全部負載電流；即使是兩個模塊輸出電壓相等，也會由于輸出阻抗不同等因素的影響使兩個模塊的

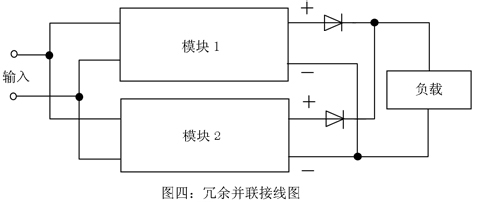

輸出電流不相等，我公司推薦使用下圖（見圖四）所示的并聯方法（冗余并聯），此電路可用在要求不間斷供電的場合，使用此

電路需要注意：

　◆兩個模塊的輸出電壓需要調高一些，以補償二極管上的電壓降；

　◆每個模塊都必須能夠提供100％的負載電流。

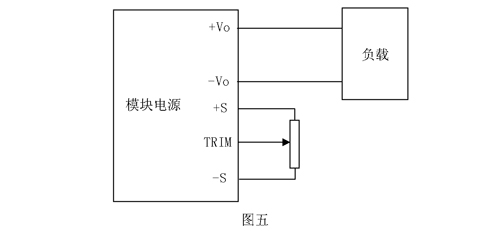

輸出電壓的微調：

　　可以通過在TRIM 端外接電阻，以調節輸出電壓值，輸出電壓的調節范圍為輸出額定值的±10％，同時調節后模塊的部分性

能指標將略有下降。當輸出電壓調高后，應降低輸出電流，使之符合最大功率的限制，接線方法見圖五。（建議電位器的阻值為

50-100k 比較合適）

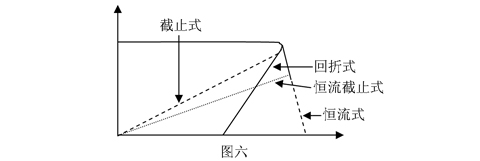

輸出過載保護：

　　目前幾乎所有的電源模塊都具備輸出過載保護功能，輸出過載的基本保護方式有下列四種：

1、恒流式：當到達電流保護點時，輸出電流隨負載的進一步加重而略有增加，但電壓不斷下降。

2、回折式：當到達電流保護點時，輸出電流隨負載的進一步加重，輸出電壓不斷下降，同時輸出電流也不斷下降。

3、截止式：當到達電流保護點時，電源模塊輸出被禁止。

4、恒流截止式：當到達電流保護點時，首先是恒流保護方式，隨著輸出電流增大到某一值時，電源輸出被禁止。

　　在大部分電路中使用恒流或截止的保護方式較多，而比較理想的保護方式是恒流截止式，其中恒流式、回折式本質就是自動

恢復的，當輸出短路時功耗較大，尤其是恒流式，不適合用在經常發生斷路的地方。而截止式、恒流截止式的自恢復特性需加輔

助復位電路來完成自恢復，輸出短路時的功耗可以通過復位電路的周期進行調整，本公司采用的保護方式一般是截止式保護。

靠性和平均故障間隔時間（MTBF）：

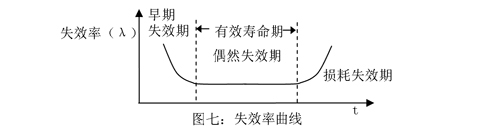

　　電源模塊的失效率同樣遵循圖七所示的浴盆曲線，早期失效期：是由于設計、制造、貯存等原因形成，失效率較高但下降很快；

有效壽命期間：失效率曲線為恒定型，近似為常數，失效主要由非預期的過載、誤操作、意外的天災以及一些尚不清楚的偶然因

素所造成；耗損失效期：是由于產品已經老化、疲勞、腐蝕等所謂有耗損的原因所引起的，失效率較高且不斷上升。
