dc-dc電源模塊的串聯與并聯如何使用？

1.dc-dc電源模塊串聯如何使用

　　　直流輸出的隔離模塊電源允許多個模塊將其“正”與另一個的“負”串聯起來使用，這樣可以獲得一些非常規或較高的電壓值。

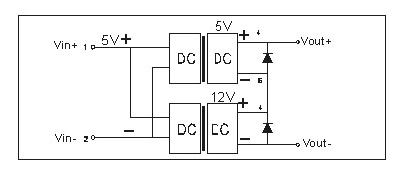

如圖001：

　電源模塊1 為5V 輸出，模塊2 為12V 輸出，串聯得到17V 非常規高電壓，總輸出電流即負載的功耗不能超過輸出額定電流最小

的模塊的標稱值，輸出電壓由于各個串聯的模塊電源不可能同步輸出，采用壓降小的肖特基二極管反極性輸出保護，不同步也造成輸

出紋波不能抵除,疊加變大,在輸出也產生的沖擊頻率（噪聲）也相應變大，應用中需要外加更多的濾波器。

　2.dc-dc電源模塊并聯如何使用

　　如果現有的DC/DC電源模塊功率不能夠滿足我們實際的需要，就需要將多個相同的模塊進行并聯達到需要的輸出功率；提醒的是

并聯的模塊要求特性要非常的相近否則輸出電壓高的電源有可能會提供全部負載電流，導致各個模塊電源負載電流的不平衡，即使輸

出電壓極為相近，由于輸出負載隨時間，溫度變化產生的差異，也使負載功率的平衡變的極不穩定，因此盡量避免并聯使用。

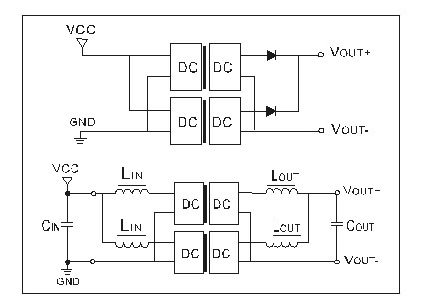

如圖002：

在必須并聯使用時,應該提醒的是,利用冗余技術是較好的解決方法（兩臺電源模塊輸出端通過二極管并聯，二極管允許其中一臺

失效時并不影響另一臺電源繼續給負載供電，這種方式常用于不允許電源模塊出故障的重要場合）;但要考慮其二極管的壓降,避免造

成影響;這種方法往往產生一規律性的頻率沖擊較強地干擾使其紋波遠大于其兩個DC-DC 模塊的紋波.這時還需外接電容來減小紋波.

最佳的辦法則是在輸出串聯電感,不僅比二極管壓降小,而且合適地選擇電感和電容,會非常有效得削減沖擊頻率和各自的紋波。
