電源模塊廠家以四種典型開關電源分析其電路設計

  電源模塊在企業生產人們日常生活中都有著舉足輕重的地位，特別是在各行業中有著極為廣泛的應用，那么大家對于電源模塊的電源電路設計又有多少了解呢？我們今天就個大家一起探討一下關于電源模塊中的最典型的4種電源開關來具體分析其電路如何進行設計的？

  開關電源工作形式的選擇： 在開關電源電路中，基本類型有4種：單端反激式、單端正激式、半橋式和全橋式。對于100 W以下的開關電源，多采用單端反激式變換器，反激式功率變換電路中的變壓器，除了起隔離作用之外，還具有儲能的功能。反激式功率變換電路結構比較簡單，輸出電壓不受輸入電壓的限制，亦可提供多路電壓輸出TOPSwitchⅡ系列應用于單端反激式變換器，典型用法所示：

       圖a

       圖b

       圖c

        圖d

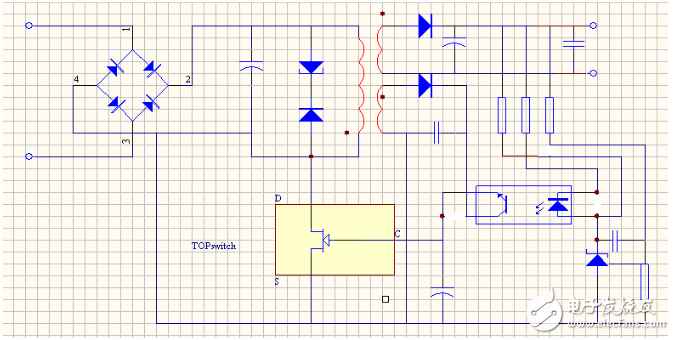

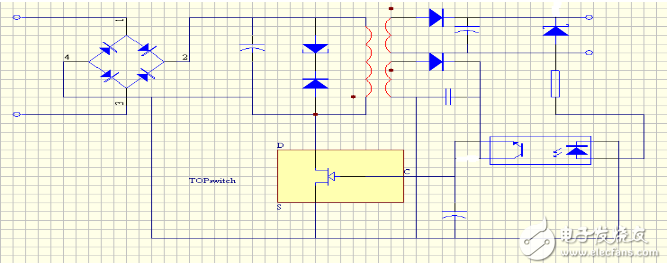

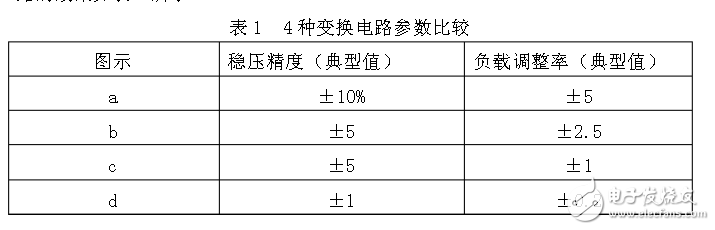

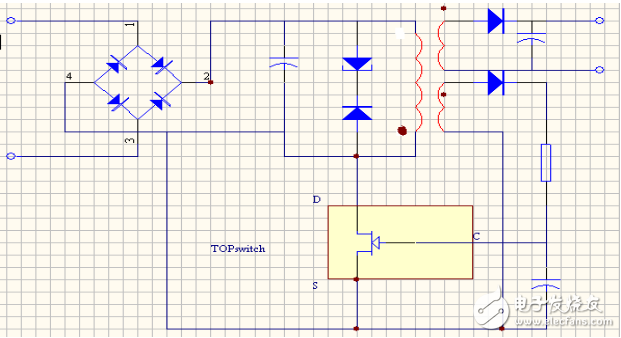

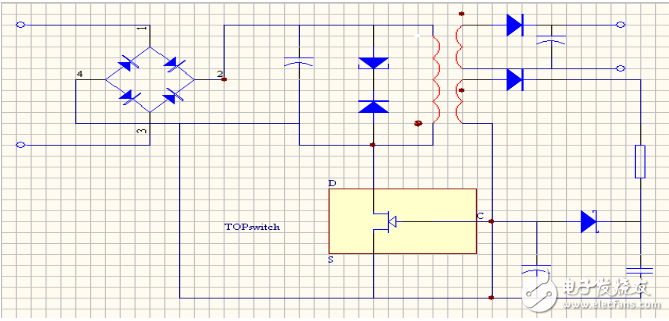

　  電路分析：（a）將偏置線圈通過限流電阻直接作為TOPSwitchⅡ控制極的輸入;（b）在（a）的基礎上增加了穩壓管，是（a）的增強型;（c）中輸出電壓通過光耦作用于TOPSwitchⅡ控制極，在輸出電壓反饋精度上有所提高;（d）在（c）基礎上增加了精密基準TL431，使得輸出穩壓精度和負載調整率都能獲得較高的精度。4種變換電路的效果如表所示：

　　采用單端反激式開關電源，這種反饋控制電路的最大特點是：在輸入電壓和負載電流變化較大時，具有更快的動態響應速度，自動限制負載電流，補償電路簡單。反激電路適應于小功率開關電源。我們在選用電源模塊前要對電源模塊有充分地了解才可以方便我們解決日后在電源模塊運用中會出現的一些問題。更多電源模塊方面資訊歡迎瀏覽廣州能達電源技術有限公司網站瀏覽：http://www.sun-day.cn.
