電源模塊輸出電壓變低了應該怎么解決

電源模塊輸出電壓變低了應該怎么解決,由廣州能達電源告訴你們

“測量功率模塊的輸出電壓，原來的輸出5V模塊，只有4.8V？輸出電壓變低，模塊壞了？ 不，電源模塊的輸出電壓變低，不一定是模塊損壞，可能是不合理的。 讓我們來看看電源模塊輸出電壓低的原因。

電路輸入電壓過低，會使電路不正常。 在低輸入電壓的情況下工作時間長，電路的使用壽命將會產生很大的影響。 為了避免在設計電路時出現這個問題，您需要了解為什么電源模塊的輸出電壓越來越低。

出于以下原因，功率模塊的輸出電壓低的原因有很多。

1.輸出線過長或過細

電源模塊特點：

輸入電壓范圍9V〜36V;

輸出電壓5V;

輸出電流6A。

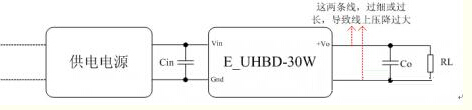

根據數據手冊的要求，電源模塊的外圍電路中，負載采用電子負載表加滿負載，電源采用可編程直流電源。 當模塊上電時，電子負載上顯示的電壓不是5.0V，而是4.7V。 但是，測量電源模塊輸出引腳的電壓為5.0V。 是什么原因？ E2405UHBD-30W模塊滿載，輸出電流為6A，而模塊引腳到端口之間的負載端口電纜過長，使得電纜阻抗下降。 如果阻抗為0.05歐姆，則連接端的電壓差為0.05Ω* 6A = 0.3V，這是模塊輸出引腳至負載單元端口的電壓降。

2.輸入防反接二極管壓降過大

電源模塊特點：

輸入電壓12V，±10％波動范圍;

輸出電壓5V，輸出不調節

輸出電流600mA。

適用于低于10％的輸入電壓波形范圍和要求不高的情況下的電壓精度。

AC-DC電源模塊的輸出電壓為12V，最大輸出電壓精度為±3％，則輸出電壓范圍為11.64V〜12.36V。二極管D1采用1N4148，正向壓降為0.7V，ZY1205FKES-3W模塊的實際輸入電壓范圍只有10.94V〜11.66V，電壓范圍仍然是ZY1205FKES-3W模塊的輸入電壓范圍，模塊可以正常工作，但是輸出電壓會更低。

以前，客戶就是上述情況，當測量輸出電壓為4.65V時，客戶需要稍高一點的輸出電壓，我們給出兩點建議：

（1）客戶為正向導通壓降的反向二極管;

（2）將交流 - 直流電源模塊的輸出電壓提高適量。

（3）電壓精度高偶爾，建議使用寬電壓輸入穩壓器輸出模塊。

3.輸出過載

下面以產品為例，輸出過載情況。

E0505FKS-1W電源模塊特點：

輸入電壓5V，±10％波動范圍;

輸出電壓5V，不調節輸出;

輸出電流200mA，可持續短路保護。

E0505FKS-1W模塊在200mA負載電流時具有4.82V輸出電壓，當負載電流增加到300mA時，輸出電流僅為4.5V。 300mA的負載電流使E0505FKS-1W模塊工作在過載狀態，長時間的過載會影響模塊的使用壽命。在這種情況下，我們只能改變輸出功率較大的功率模塊，比如E0505FKS-2W。

以上三種電源模塊具有不同的特點，簡單描述三種電源模塊的輸出電壓偏低，但實際上導致模塊輸出電壓偏低的原因有很多。在這種情況下，首先檢查模塊輸入和輸出引腳電壓值，如果輸入和輸出電壓正常，則檢查負載電流的大小。
