電源模塊廠家給你們說說隔離電壓

隨著電子工業的發展，電源模塊廠家對電源的要求越來越高，越來越小，更可靠，電源模塊誕生了。其隔離，抗干擾能力強，自保護，易集成等優點越來越廣泛的應用。幫助系統硬件工程師徹底解決電源設計問題。但是，在選擇適當的模塊時，經常會遇到一個參數，隔離電壓。而且電壓越高，模塊價格越貴，那么會好奇，隔離電壓是多少？什么是適當的選擇水平？

一，設備的防震防護等級

一級設備

采用以下方法獲得抗震設備;

使用基本絕緣，還配備有連接裝置，使那些在基本絕緣中一旦發生故障，將帶來危險的電壓導電部件和建筑物布線在保護導體連接。

注意：I類設備可以有雙重絕緣和加強絕緣部件。

二級設備

防震保護不僅取決于基本絕緣，而且還要采取額外的安全保護設備（如使用雙重絕緣或加強絕緣設備），這種設備不依賴于地面的保護，不要依靠安裝保護措施。三級設備

防震保護是由安全超低電壓（SELV）電路供電且不產生危險電壓的器件。

注意：對于III類設備，雖然沒有抗沖擊要求，但本標準的其他要求也適用。

絕緣

功能絕緣

設備按照絕緣需要工作

注意：定義的功能絕緣不能作為抗沖擊，但可用于降低點火和火災危險的風險。

基本絕緣

提供絕緣，防止觸電。

額外的絕緣

除了基本絕緣應用于獨立絕緣外，為了減少基本絕緣在發生故障時仍能防止觸電。

雙重絕緣

絕緣基本絕緣加絕緣。

加強保溫

單個絕緣結構，提供相當于雙重絕緣的電擊防護等級。

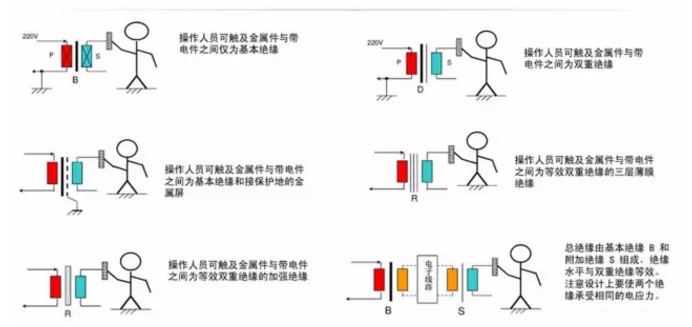

絕緣分類示例，如下圖所示：

二，絕緣結構設計

絕緣結構設計主要是防止絕緣電擊穿，主要與爬電距離，間隙和絕緣穿透距離有關。

爬電距離：沿絕緣表面測量的兩根導線部件之間或導電部件與設備接口之間的最短距離。

間隙：兩個導電部件之間或導電部件和設備之間的最短距離。

絕緣穿透距離：指絕緣厚度。

最小電氣間隙低于海平面以下2000m，如下圖（部分）所示：

特別是爬電距離不足時，會在絕緣材料中產生電弧，高溫下的電弧會使絕緣材料發生破裂，這將是不可逆轉的損傷。
